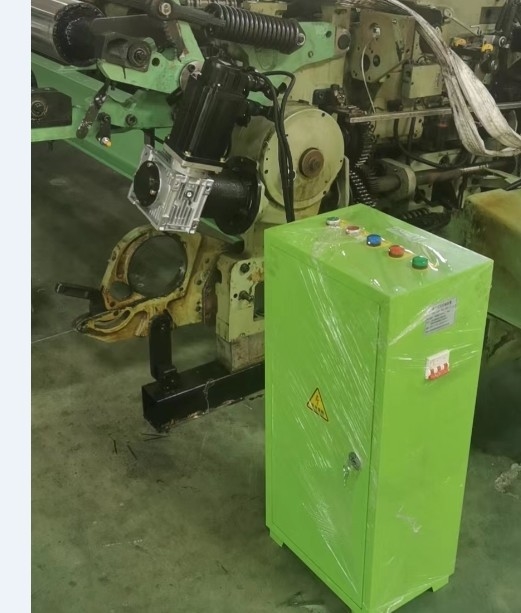

Instruções para a modificação do tear do ônibus espacial com transmissão de warp eletrônica

Muitas máquinas de tecelagem, especialmente os velhos teares de transporte, usam alimentação de warp mecânica, que tem muitos defeitos, como alimentação de warp instável durante a operação;A transmissão de warp intermitente é propensa a marcas de condução transversais e soltas.Para melhorá-los, os fabricantes de teares posteriores adotaram principalmente a entrega eletrônica de warp.que tiveram bons resultadosO sistema eletrónico de entrega produzido por este tipo de modificação tem demonstrado ter um efeito de melhoria muito bom através da utilização a longo prazo e de anos de experiência por muitos fabricantes.A explicação específica é a seguinte::

Em primeiro lugar, a composição estrutural

1Motor, servo-unidade, circuito de acionamento.

2- Unidade de alimentação e controlo eléctrica: circuito de apoio de controlo de programas eléctricos dedicado.

3 redutor, eixo de ligação, mangueira de ligação, flange de instalação, ligação de spline, acionamento de ligação sincronizada da roda e outros acessórios (dependendo das necessidades reais do tear).

4Caixa de controlo eléctrica, cabos de ligação, tomadas, sensores, etc.

Em segundo lugar, a descrição funcional

1Função de aperto e afrouxamento manuais.

2Função de protecção contra tensão.

Durante o processo de tecelagem, a codificação e o posicionamento podem rastrear automaticamente a velocidade do tear e manter a tensão de dobra estável.

4Desligue a função de travagem.

Substituir o eixo de tecelagem é conveniente e rápido.

Em terceiro lugar, o princípio de funcionamento do sistema de controlo

1A distribuição de dobra mecânica tradicional é obtida através da transmissão de ligações e eixos de camas.e parou quando a tensão é baixaQuando a máquina de tecelagem produz tecidos diferentes, é necessário ajustar os parâmetros mecânicos do dispositivo de alimentação de warp para se adaptar às diferentes tensões de diferentes fios de warp.

2O novo sistema de distribuição de warp eletrónico utiliza um servomotor AC independente como fonte de energia e um sensor de tensão para detectar a tensão do fio de warp.Quando a tensão for superior ao valor-alvo, a placa de circuito de controlo calcula e controla o servomotor para entregar o fio de dobra, reduzindo a tensão;a placa de circuito de controle controla o servomotor para aumentar a velocidade da passagem e aumentar a tensãoAssim, pode assegurar a tensão horizontal do fio de warp durante o processo de tecelagem. Pode ajustar automaticamente a tensão alvo necessária para diferentes tecidos.O sistema de controlo visa controlar a tensão warp., com base na tensão warp real e na relação de transmissão da alimentação warp e controlada diretamente pelo servomotor de alimentação warp,para atingir uma tensão de dobra estável e uma velocidade de alimentação de dobra suave durante o processo de tecelagem.

Neste sistema, o sensor de tensão warp recolhe dados e envia-os para processamento de amplificação diferencial para assegurar um elevado desempenho anti-interferência do sinal;Realizar milhares de amostras de processo de sinais de tensão dentro de um ciclo de fuso e garantir a precisão da coleta de tensãoO sistema obtém o ângulo do fuso através de um codificador fotoelétrico e determina se deve iniciar ou parar a máquina com base no sinal de funcionamento do tear..Durante o processo normal de tecelagem, o sistema opera em modo automático, utilizando três parâmetros: tensão de dobra abrangente, parâmetros básicos do processo da máquina principal e sinal de controle principal.Após operação de controlo avançado, produz pulsos de comando para controlar a velocidade de funcionamento dos servomotores de alimentação e enrolamento de warp.

Desenvolvimento do tear de projéteis

O tear de projétil é um tear que usa um punho ou projétil para introduzir a trama no galpão.A taxa de inserção da trama é de até 1100 m/min, e o tear P7200 pode atingir 1200 m/min. Tem uma forte adaptabilidade à variedade de tecidos, pode tecer uma variedade de fios de entrelaçamento e tecidos largos, e tem baixo ruído da máquina.Há uma série de teares de projéteis, PS,Tw11,PU,P7100,P7200;P7150;P7300, com uma largura de trabalho de 220 cm~545 cm, que são divididos em monocromáticos e multicolores, e podem ser utilizados para tecer tecidos puros e misturados, como algodão,Lata e fibras químicasSe equipado com o mecanismo de abertura dobby e jacquard, tecidos de padrão pequenos e grandes podem ser tecidos. A tensão da trama pode ser controlada para evitar os defeitos causados por trama apertada e solta,E a qualidade do tecido é excelente.Em 1933, o alemão R. Rothman propôs pela primeira vez a inserção de enrolamento de projétil.As empresas suíças Sulzer e Ruti introduziram-na pela primeira vez na produção industrial..

Os teares de projétil foram estendidos a várias indústrias, como algodão e lã, seda, toalhas, materiais grosseiros, construção, tela de malha, geotextil e tecido industrial.
